空水冷卻器--壓變頻器空水冷卻器

工作原理

空水冷卻器工作原理：

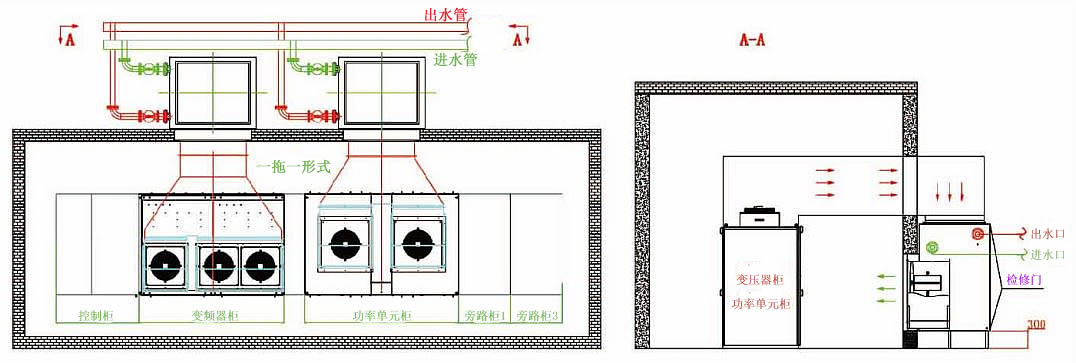

　　空水冷卻器是將變頻器的熱風通過風道直接經過空冷裝置進行熱交換，由交換器內部的冷卻水管道與熱空氣進行非介質接觸式交換，直接將變頻器散失的熱量帶走,避免變頻器對室內環境形成加熱作用?？绽溲b置的供水壓力在0.20~0.60mpa、冷水溫度不-于33℃時，即可-熱風經過熱交換器后，將變頻器室內的環境溫度控制在40℃以下。從而，-了變頻器室內良好的運行環境。同時，由于房間密閉，變頻器利用室內的循環風進行設備冷卻，具有粉塵濃度低，維護量小的特-；減少了環境對變頻器功率柜、控制柜運行穩-性的不利影響。

空水冷卻器結構：

　　根據使用條件可采用不同材質，長度-過1米的冷卻器，中間設有防振隔板，孔中裝有漲力橡膠圈，能使冷卻管與防振隔板有效緊固，使其具有良好的抗振性，并不傷冷卻管管壁。水室內外表經靜電噴塑、螺栓、承管板、防振隔板表面處理。

　　空水冷卻器可分為單箱和雙箱兩種結構。單臺使用時選用單箱，兩臺串聯時選用雙箱，單箱和雙箱體結構相同，區別為雙箱時上箱裝配兩組上托輪及兩個吊環，下箱裝配兩組下托輪及兩個吊環；單箱結構雙箱結構的下箱相同。
