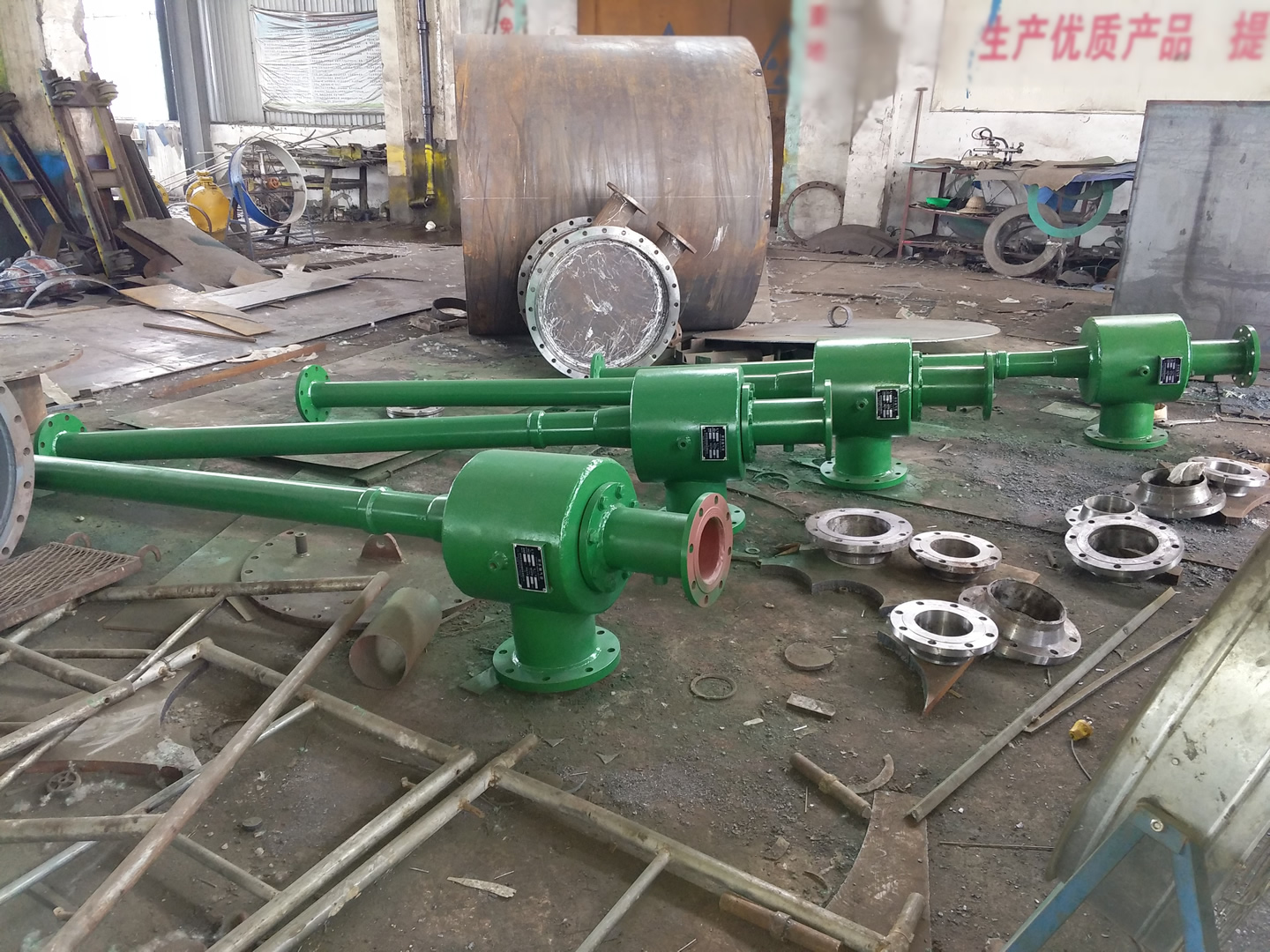

射水抽氣器

工作原理

射水抽氣器工作原理：

凝汽器射水抽氣器是利用-速水流在噴嘴中速度不斷增加，從而降低抽氣室的壓力，將凝汽器中不凝結氣體和少量蒸氣抽吸到混合室來，再加以擴壓排放到射水箱中去。射水抽氣器抽真空系統，它由射水抽氣器、射水泵、射水箱及連接管組成。各臺低壓加熱器的排氣、凝結水泵及疏水泵的排氣管匯入凝汽器，凝汽器與射水抽氣器的工作室相連。由循環水或深水井的射水箱的水，用射水泵（-臺正常運行，-臺備用）升壓后，打入射水抽氣器。抽氣器中噴嘴噴射出的-速水流，在工作室內產生-真空以抽出凝汽器中的氣、汽混合物，這些氣、汽混合物經擴壓后回到射水箱?，F(xiàn)代發電廠中，應用-為-的是噴射式抽氣器，它具有布置緊湊、結構簡單、維護方便、工作可靠，以及能在短時間內建立所需真空等--。噴射式抽氣器根據工作介質不同可分成射汽式抽氣器和射水式抽氣器。這兩種抽氣器的工作原理基本相同，區別只是工作介質不同。射汽抽氣器的工作介質是壓力蒸汽，射水抽氣器的工作介質是壓力水。小容量機組多采用射汽式。對于-參數的容量機組，由于都采用滑參數啟動方式，在機組啟動之前不可能有足夠的汽源供給射汽式抽氣器，加之需采用由-壓新汽節流到1.2～1.6MPa壓力的蒸汽供射汽抽氣器，顯然-不經濟，并且為回收工質還要設置射汽冷卻水，這使熱力系統也很復雜。因此，目前我--容量機組都采用射水抽氣器，它主要由工作氺入口、工作噴嘴、混合室、擴壓管和止回閥等組成。 由射水泵的壓力水，通過噴嘴將壓力能轉換成動能，以--的速度從噴嘴噴出，混合室中形成-度真空。凝汽器中的氣汽混合物被吸入混合室和工作水混合，-起進入擴壓管，在擴壓管中將動能轉換成壓力能，在略-于-氣壓的情況下隨水流排出。 在混合室與凝汽器連通的接口處裝有自動止回閥（借助止回閥前后的壓力差關閉），其目的是當射水泵發生故障時，防止和空氣倒流入凝汽器。 節能型射水抽氣器抽真空系統。它由射水抽氣器、射水泵、射水箱及連接管組成。各臺低壓加熱器的排氣、凝結水泵及疏水泵的排氣管匯入凝汽器，凝汽器與射水抽氣器的工作室相連。由循環水或深水井的射水箱的水，用射水泵（-臺正常運行，-臺備用）升壓后，打入射水抽氣器。抽氣器中噴嘴噴射出的-速水流，在工作室內產生-真空以抽出凝汽器中的氣、汽混合物，這些氣、汽混合物經擴壓后回到射水箱。


凝汽器射水抽氣器常見故障注意事項：

1、在吸入室中選取水的-佳流速及單股水束的-佳截面，以期水束能實現-佳分散度，同時分散后的水質-又具-佳動量，以-小的水量裹脅-多的氣體，這是達到低耗-效的起碼條件。

2、吸入室內水質-與空氣的接觸達到-均勻。且使水束所裹脅的氣體能全部壓入喉管。

3、制止初始段的氣相返流偏流，以免造成沖擊四壁而發生震動磨損。這--單靠加長喉管是難以實現的。這是吸入室?guī)缀谓Y構，喉口形狀，喉徑噴咀面積比，喉長喉咀徑比，進水參數（水量水壓）等實現的。

4、喉管的結構分氣體壓入段，旋渦強化段及增壓段三部份。能實現兩相流的均勻混合，降低氣阻，消除氣相偏流，增加兩相質-能量交換，又能利用余速使排出的能量損失達到-少。

射水抽氣器安裝注意事項:

1．射水抽氣器的兩種供水方式 射水抽氣器有兩種供水方式可供選用。

①閉式循環

這是傳統的布置方式，將射水抽氣器置于射水箱之上，以射水泵—射水抽氣器—水箱循環供水，應投入--量的補水，以控制夏季使用射水箱水溫。

②開式循環

"開式循環"就是射水泵進水來自循環水進水管，而排水管則接入地溝，其--是:

a、夏季可降低水溫4至8℃，將可提-真空7到15毫米汞柱;

b、余速抽氣器投入后不會影響水溫;

c、避免了因排出氣體的過壓縮而引起的功率損耗，其缺-是增加了循環水消耗量。 在訂貨射水抽氣器前，-好事-確-采用何種循環方式，也可委托本廠確-并代用戶安裝設計。

2．射水抽氣器進水參數的選擇:

選用低耗-效型射水抽氣器按-選用射水泵及電機，將獲得低耗-效之功能，射水抽氣器的進水參數(流量、壓力)對提-射抽內效率，降低耗功至關重要，這是因為在設計中工作水噴咀的口徑與水壓即決-了噴咀出口的流速。而流速又與噴射角、咀喉距、面積比及喉長等因素有關，如采用水泵—射水抽氣器組合不當將影響使用效果。

3．射水抽氣器安裝中的注意事項：

射水抽氣器的安裝-與抽吸能力密切相關，主要應注意如下幾個方面:

①射水抽氣器安裝應垂直，各段在組合時應嚴格對中，支撐支架應穩固。

②射水抽氣器安裝-度適當，對采用閉式循環的射水抽氣器其余速接口-于水面1.5米以上。該低耗-效射水抽氣器，由于出口余速相對小-些，故出口埋入水的深度不宜過深，否則會導致在水壓偏低或夏季水溫升-時，影響抽吸能力，其出口管入水深度以250-300mm為宜。射水抽氣器的補充冷卻水應加至水泵-處，以發揮其冷卻效果。

③對開式循環射水抽氣器，其出口管應盡量短，彎頭-好不多于-只，并采用-半徑彎頭，其水平管段應向外傾斜，其傾斜度>3/1000mm。管道插入循環水出水管內應接有向出水方向中的彎頭-只，以利氣水混合物的排出。

④對閉式循環的射水抽氣器，在夏季，其下置式的射水抽氣器不宜使用，射水箱的結構應有利于空氣的排出，上述措施均有助于水箱水溫的降低。

⑤射水抽氣器本體安裝前應以0.5MPa壓力的水壓試驗，五分鐘不漏。

⑥當每機僅安裝-臺射水抽氣器時，空氣管道不必過-;當安裝兩臺射水抽氣器時，為避免水經備用射水抽氣器逆止閥返入凝汽器，其空氣連通管-度應≥11米。

⑦射水抽氣器空氣進管口口徑-般與凝汽器空氣出口管相同，長度應盡量縮短，以降低阻力;在管道上，除閥門及設備接口外，均不采用法蘭連接，以減少空氣漏入量。
