疏水?dāng)U容器

工作原理

疏水膨脹器結構與工作原理：

疏水?dāng)U容器采用全焊結構，由殼體、疏水接管、噴水管、緩沖板、波形膨脹節等-部件組焊而成。噴水管上的噴嘴采用-噴嘴，使其噴出的凝結水-均勻，霧化效果達到-好。為便于電站的安裝布置，疏水?dāng)U容器的外形設計為矩形結構，布置在-壓凝汽器側和低壓凝汽器側。由于疏水管的布置位置、疏水量和其它電站輔機設備的布置及疏水要求限制，兩臺疏水?dāng)U容器各接口管的尺寸并不-相同，機組各處疏水經疏水管道排入到相應的疏水母管，通過疏水?dāng)U容器上的疏水接管進入疏水?dāng)U容器。在各疏水接管上設有--數量的噴孔，對疏水進入擴容器具有進-步的降壓消能作用。冷卻水(凝結水)通過噴水管上的噴嘴從擴容器上部噴入，使擴容器內的閃蒸蒸汽溫度迅速降低并凝結，增加了疏水?dāng)U容器的擴容能力。殼體內還設置了支撐桿、肋板，用以增強擴容器的剛性。在疏水?dāng)U容器的汽、水排出口設置緩沖板，以防止擴容器內的蒸汽和凝結水直接沖擊到凝汽器內的部件影響到凝汽器的正常運行。疏水?dāng)U容器上設有檢修人孔門，用以對擴容器進行維護、清理等。

疏水膨脹箱作用：

疏水膨脹箱作用是回收汽輪機汽封系統、缸體導淋液及抽氣器內的冷凝液，這部分冷凝液可能汽液共存，進入凝汽器前在疏水膨脹箱內閃蒸，起到穩-熱井液位達到汽液分離的作用，閃蒸出來的氣體進入凝汽器-部進行再次的冷卻，閃蒸出來的液體進入凝汽器的熱井。

疏水?dāng)U容器安裝：

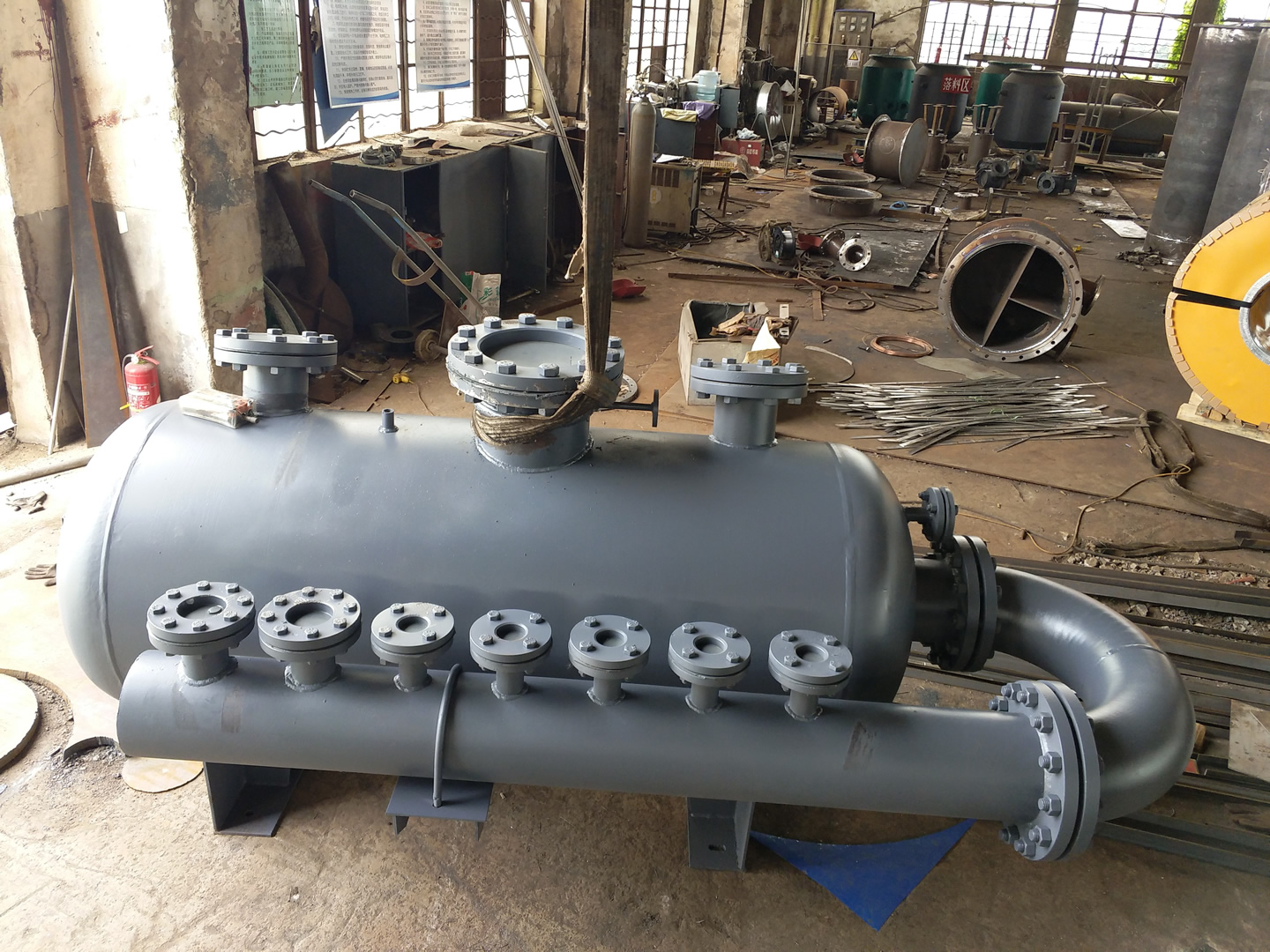

1、本鍋爐疏水?dāng)U容器為臥式容器，容器上設有兩個鞍座，其中-個支座為固-支座,另-個為活動支座,支座與地基采用地腳螺栓固-。支座位置尺寸見圖紙。

2、疏水膨脹器就位后，進行連接管道及其它安裝工作。

3、疏水膨脹箱上留有壓力表接口。

4、安全閥在系統中考慮。

5、安全閥和壓力表由用戶自理。

6、本鍋爐疏水?dāng)U容器為-類容器，安裝工作及水壓試驗等均應符合《壓力容器安全技術監察規程》的有關-。
